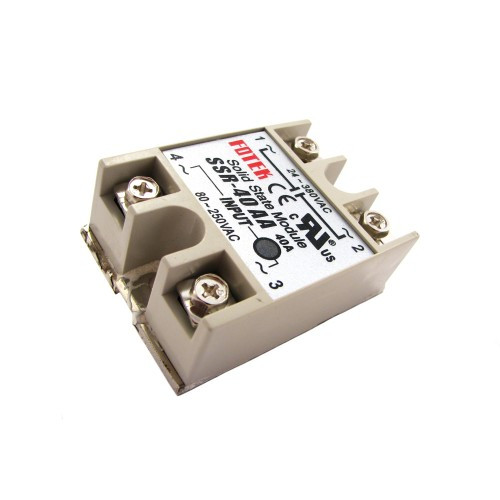

Однофазне твердотільне реле SSR-40AA 40А AC-AC

Твердотільні або напівпровідникові реле призначені для безконтактної комутації нагрівальних елементів, ламп розжарювання та іншого електрообладнання з резистивним навантаженням (при дотриманні особливих умов для навантаження індуктивного характеру) та робочою напругою живлення від 24 до 380 В змінного струму.

В твердотілих реле комутація кіл навантаження здійснюється безконтактно за рахунок комутації вбудованих напівпровідникових елементів, що дає їм ряд переваг перед звичайними електромеханічними реле:

1. Відсутність іскор і електричної дуги при комутації
2. Менший рівень електромагнітних перешкод при комутації
3. Істотно більший ресурс служби
4. Не вимагають профілактичних робіт в процесі експлуатації
5. Можливість високого швидкодії (швидкості комутації)
6. Малі розміри

• Тип: AC-AC
• Номінальна керуюча напруга: 80-250 В змінного струму 50/60 Гц
• Напруга ввімкнення/вимкнення : вкл > 45 В / викл < 35 В
• Струм спрацювання: 5 мА/110 В
• Метод управління: комутація при переході струму через нуль. Немає перешкод, які створюються 3-й гармонікой при ввімкненні
• Номінальна напруга навантаження: 24-380 В перемінного струму
• Падіння напруги: 1.6 В/25 °С
• Номінальний струм навантаження: 40 А
• Макс. короткотривалий струм: 410 А
• Струм витоку: 3 мА
• Час відгуку на вхідний сигнал: менше 10 мс
• Діелектрична міцність: більше 2.5 кВ АС / 1 хв
• Опір ізоляції: більше 50 МОм / 500 В DC
• Діапазон робочих температур: -20°С...+80°С
• Розмір: 6.3 х 4.6 х 2.3 см
• Вага: прибл. 100 г

Увага! Твердотільні реле SSR не призначені для комутації електродвигунів.

Однак вони можуть використовуватись для цих цілей при виконанні наступних умов:
- Повинен бути забезпечений 5-8 кратний запас по струму;
- Обов'язково використання радіатора охолодження (і бажано з вентилятором охолодження)

Таке нестандартне застосування реле використовуйте на Ваш страх та ризик.
