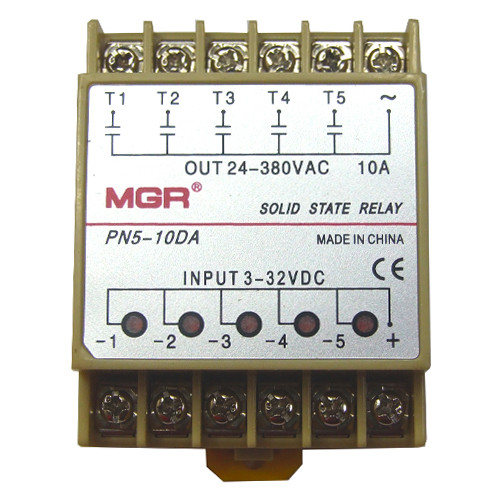

5-канальне твердотільне реле SSR PN5-10DA 10А DC-AC

Твердотільні або напівпровідникові реле призначені для безконтактної комутації нагрівальних елементів, ламп розжарювання та іншого електрообладнання з резистивним навантаженням (при дотриманні особливих умов для навантаження індуктивного характеру).

В твердотілих реле комутація кіл навантаження здійснюється безконтактно за рахунок комутації вбудованих напівпровідникових елементів, що дає їм ряд переваг перед звичайними електромеханічними реле:

1. Відсутність іскор і електричної дуги при комутації
2. Менший рівень електромагнітних перешкод при комутації
3. Істотно більший ресурс служби
4. Не вимагають профілактичних робіт в процесі експлуатації
5. Можливість високого швидкодії (швидкості комутації)
6. Малі розміри

• Модель: PN5-10DA
• Пятиканальне, однофазне
• Монтується на 35 мм DIN-рейку
• Тип: DC-AC
• Номінально керуюча напруга: 3-32 В постійного струму
• Напруга ввімкнення/вимкнення : вкл > 2.4 В / викл < 1 В
• Струм спрацювання: 4 мА/12 В
• Метод управління: комутація при переході струму через нуль. Немає перешкод, що створюються 3-й гармонікою при ввімкненні
• Номінальна напруга навантаження: 24-380 В перемінного струму
• Падіння напруги: 1.6 В/25 °С
• Номінальний струм навантаження: 10 А
• Струм витоку: ≤0.7 мА
• Час відгуку на вхідний сигнал: менше 10 мс
• Діелектрична міцність: більше 2.5 кВ АС / 1 хв
• Опір ізоляції: більше 50 МОм / 500 В DC
• Діапазон робочих температур: -20°С...+80°С
• Розмір: 6.4 х 5.1 х 3 см
• Вага: 70 г

Увага! Твердотільні реле SSR не призначені для комутації електродвигунів. Однак вони можуть використовуватись для цих цілей при виконанні наступних умов:
- Повинен бути забезпечений 5-8 кратний запас по струму;
- Обов'язково використання радіатора охолодження (і бажано з вентилятором охолодження)
Таке нестандартне застосування реле використовуйте на Ваш страх та ризик.
